加气混凝土设备简介：
我公司常年致力于加气混凝土设备的研究开发，不断的结合生产加气砖的用户并与同类加气混凝土协会进行技术性交流，不断的改进加气混凝土设备。以实用的设备合理的价格、精简的加气混凝土设备工艺、优质的服务竭诚于您合作。并替客户规划场地，指导建厂。
我公司的加气混凝土设备是根据原材料类别、品质、主要设备的工艺特性等，采取不同的工艺进行生产。加气混凝土设备主要产品有：切割机，固定式浇注机，移动式浇注机，料浆球磨机，蒸压釜，模框，模底板，蒸养车，自动吊具，自动夹具，颚式破碎机等设备。
加气混凝土设备发展和特点：
加气混凝土设备作为墙体材料革新与建筑节能的重要组成部分，是一种经过多年应用，实践证明的一种替代粘土砖的理想墙体材料，它在各种墙体材料中具有较强的竞争力。
政府在《十一五规划》中明确提出：“发展加气混凝土板材和年产2-30万立方米加气混凝土砌块生产线，蒸压养护，机械切割。”由于墙体改革的需要和加气混凝土制品所具有的优点，加气混凝土将是近十年中大力发展的一种新型轻质建筑材料。
加气混凝土设备具有质量轻、保温性能好，吸音效果好，且具有一定的强度和可加工等优点，作为围护结构的填充和保温材料，被广泛地应用于建筑中，受到世界各国的普遍重视，成为许多政府大力推广和发展的优选建筑材料。我国已经成为生产加气混凝土的大国，同时也成为门类较多的新兴工业，生产原料来源广泛，尤其是使用粉煤灰为原料，即能综合利用工业废渣，治理环境污染，不破坏耕地，生产的加气混凝土砌块，是一种替代实心粘土砖理想的墙体材料，可以满足政府建设部提出的建筑节能达到50%的建筑标准要求，可以推动墙体材料的改新，在使得带来严重危害的工业废渣粉煤灰得到综合治理和利用的同时，能够享受墙改和税收等多项政策优惠，从而获得较好的环境、社会和经济效益，具有广阔的市场发展前景。
加气混凝土设备作为墙体材料革新与建筑节能的重要组成部分，是一种经过多年应用，实践证明的一种替代粘土砖的理想墙体材料，它在各种墙体材料中具有较强的竞争力。
政府在《十一五规划》中明确提出：“发展加气混凝土板材和年产2-30万立方米加气混凝土砌块生产线，蒸压养护，机械切割。”由于墙体改革的需要和加气混凝土制品所具有的优点，加气混凝土将是近十年中大力发展的一种新型轻质建筑材料。
加气混凝土设备工艺：
加气混凝土设备可以根据原材料类别、品质、设备的工艺特征等，采用不同的工艺进行生产。一般情况下，将粉煤灰或硅砂、矿渣加水磨成浆料，加粉状石灰、适量水泥、石膏和发泡剂、稳泡剂经搅拌注入模框内，静养发泡固化后，切割成各种规格砌块或板材，由蒸养车送入蒸压釜内，经高温高压蒸气养护形成多孔轻质的混凝土制品。
加气混凝土设备装备：
加气混凝土设备生产设备的选型和数量根据工艺设计方案而确定，由于加气混凝土生产工艺不同，形成体现工艺特点的不同装备技术。这些技术特点，都体现在切割机组上。它涉及到浇注形式、模具、小车构造、坯体的运送、脱模、切割、码架。
2万m3/年加气混凝土主要工艺设备配置一览表
|
序号 |
型 号 |
设备名称 |
数 量 |
单 位 |
|
1 |
φ900*2.1m |
球磨机 |
1 |
台 |
|
2 |
PE250*400 |
鄂式破碎机 |
1 |
台 |
|
3 |
SJ500*7 |
皮带输送机 |
1 |
台 |
|
4 |
JJB3.5 |
移动式搅拌浇注机 |
1 |
台 |
|
5 |
JZW |
涡流制浆机 |
1 |
台 |
|
6 |
5t |
双钩同步行车 |
1 |
台 |
|
7 |
5t |
单钩行车 |
1 |
台 |
|
8 |
3t |
行星式卷扬机 |
1 |
台 |
|
9 |
JD |
吊 具 |
1 |
台 |
|
10 |
- |
普通吊具 |
1 |
台 |
|
11 |
ZPC3.9 |
蒸养车 |
10 |
辆 |
|
12 |
MK3.9 |
模 框 |
6 |
个 |
|
13 |
MD3.9 |
模底板 |
20 |
块 |
|
14 |
TSJ500 |
提升机 |
1 |
台 |
|
15 |
- |
立柱支杆 |
50 |
根 |
|
16 |
50 LXLZJ-40-25 |
渣浆泵 |
1 |
台 |
5万m3/年加气混凝土设备工艺配置一览表
|
序 号 |
型 号 |
设备名称 |
数 量 |
单 位 |
|
1 |
PE250*400 |
鄂式破碎机 |
1 |
台 |
|
2 |
HL200 |
斗式提升机 |
2 |
台 |
|
3 |
XZGI |
电磁振动给料机 |
1 |
台 |
|
4 |
φ1.2*4.5m |
球磨机 |
1 |
台 |
|
5 |
LJB |
铝粉搅拌机 |
1 |
台 |
|
6 |
LSJ300*4m |
螺旋输送机 |
1 |
台 |
|
7 |
50LXLZJ-40-25 |
渣浆泵 |
1 |
台 |
|
8 |
JJB3.5 |
移动式搅拌浇注机 |
1 |
台 |
|
9 |
JZW |
涡流制浆机 |
1 |
台 |
|
10 |
5t |
双钩同步行车 |
1 |
台 |
|
11 |
5t |
单钩龙门吊 |
1 |
台 |
|
12 |
3t |
行星式卷扬机 |
1 |
台 |
|
13 |
JD |
自动张钩吊具 |
1 |
台 |
|
14 |
PTD |
普通吊具 |
1 |
台 |
|
15 |
ZYC3.9 |
蒸养车 |
20 |
辆 |
|
16 |
MK4 |
模框 |
10 |
个 |
|
17 |
MD4 |
模底板 |
40 |
块 |
|
18 |
TSJ500 |
提升机 |
1 |
台 |
|
19 |
JQF4*1.2*7.5 |
切割机 |
1 |
台 |
|
20 |
- |
支杆 |
100 |
根 |
|
21 |
φ2*21m |
蒸压釜 |
2 |
台 |
|
22 |
DZL4-1.25 |
锅炉 |
1 |
台 |
10万m3/年加气混凝土设备工艺配置一览表
|
序 号 |
型 号 |
设备名称 |
数 量 |
单 位 |
|
1 |
PE250*400 |
鄂式破碎机 |
1 |
台 |
|
2 |
HL200*10m |
斗式提升机 |
1 |
台 |
|
3 |
XZGI |
电磁振动给料机 |
1 |
台 |
|
4 |
φ1.5*5.7m |
球磨机 |
1 |
台 |
|
5 |
HL200*16m |
斗式提升机 |
1 |
台 |
|
6 |
φ300*4m |
螺旋输送机 |
3 |
台 |
|
7 |
DJ1m3 |
电脑计量斗 |
1 |
个 |
|
8 |
JJB3.5 |
固定式搅拌浇注机 |
1 |
台 |
|
9 |
HJ3.5 |
灰浆计量罐 |
1 |
个 |
|
10 |
LJB |
铝粉搅拌机 |
1 |
台 |
|
11 |
50LXLZJ-40-25 |
渣浆泵 |
1 |
台 |
|
12 |
JZW |
涡流制浆机 |
2 |
台 |
|
13 |
BDC |
摆渡车 |
1 |
台 |
|
14 |
ZYC3.9 |
蒸养车 |
40 |
辆 |
|
15 |
MD4 |
模底板 |
80 |
块 |
|
16 |
MK4 |
模 框 |
20 |
个 |
|
17 |
5t |
双钩同步行车 |
2 |
台 |
|
18 |
5t |
龙门吊 |
1 |
台 |
|
19 |
JD |
自动张钩吊具 |
2 |
台 |
|
20 |
PTD |
普通吊具 |
1 |
台 |
|
21 |
JQF-4*1.2-7.5 |
翻转切割机 |
1 |
台 |
|
22 |
3t |
行星式卷扬机 |
1 |
台 |
|
23 |
3t |
滑 轮 |
1 |
个 |
|
24 |
- |
立柱支杆 |
200 |
根 |
|
25 |
0.5m3 |
空气压缩机 |
1 |
台 |
|
26 |
φ2*31m |
蒸压釜 |
4 |
条 |
|
27 |
6t |
锅 炉 |
1 |
台 |
年产15万立方加气砖生产线全套设备一览表
|
设备名称 |
型号规格 |
|
|
搅拌机 |
4.2m3 |
|
|
搅拌浇注车 |
4.2m3 |
|
|
模框 |
3.95m*1.25m |
|
|
模底 |
4.10m*1.44m |
|
|
蒸养车 |
3.00m*1.20m |
|
|
单梁双勾双速行车 |
Q=5T |
|
|
单梁单勾行车 |
Q=5T |
|
|
吊具 |
专用 |
|
|
立柱支杆 |
专用 |
|
|
蒸压釜 |
φ2*21m |
|
|
斗式提升机 |
D250型 |
|
|
球磨机 |
φ1200*4500mm |
|
|
蒸气锅炉 |
8t/h 1.6mpa |
|
|
移动式卷扬机 |
3T |
|
|
切割机 |
XJQ-A-4.2*1.2*0.6m |
|
|
铝粉搅拌机 |
0.04m3 |
|
|
斗式上料车 |
专用 |
|
|
料浆贮罐 |
20m3 |
|
|
制浆罐 |
6m3 |
|
|
料仓 |
60m3 |
|
|
破碎机 |
250*400 |
|
|
计量罐 |
2m3 |

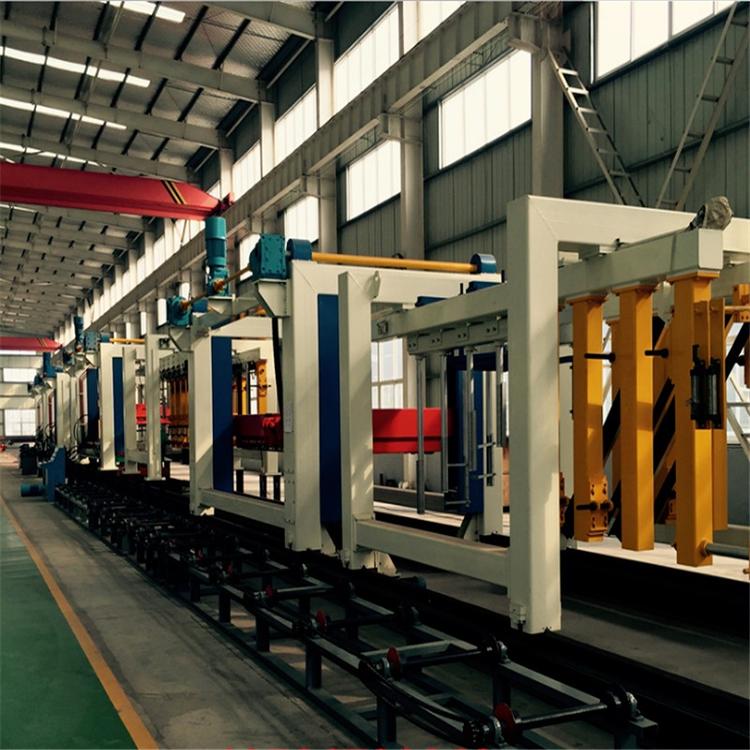

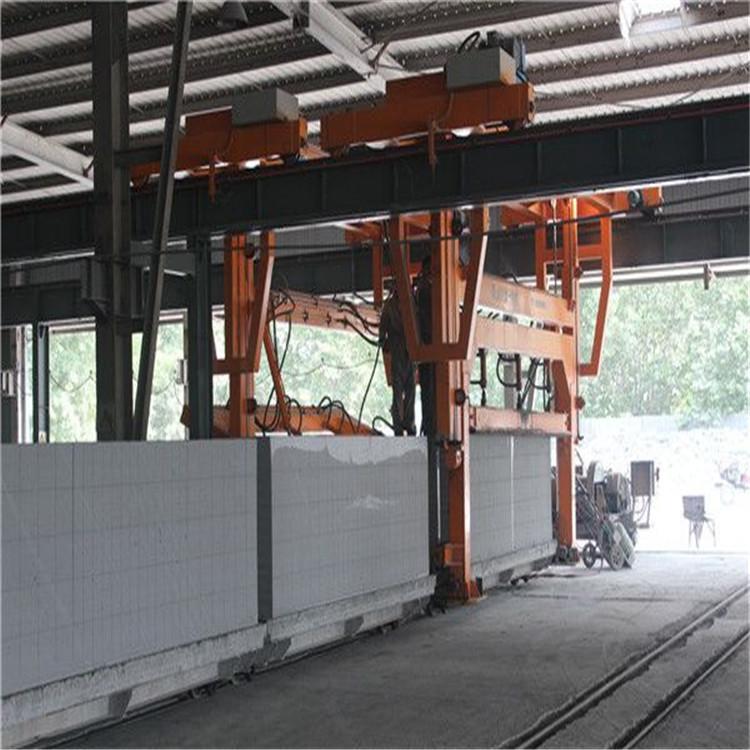

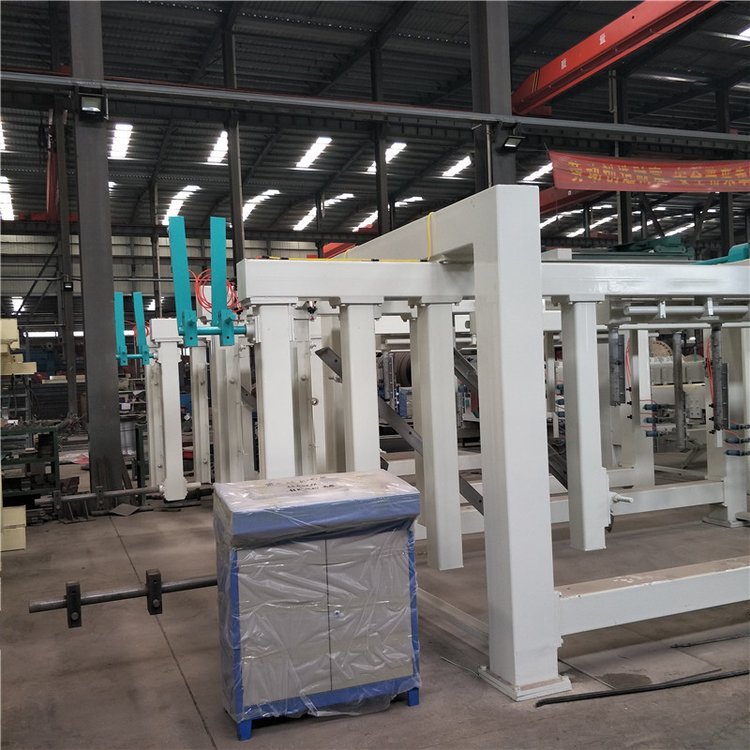

加气混凝土设备之切割机
切割机是加气混凝土生产中的核心设备。加气混凝土生产在年产5m3以上，是必配的主要设备，是提高产品产量、质量不可缺少的设备。我厂在广泛听取专家、客户的意见和建议的基础上，根据原地面翻转切割机的原理，认真消化吸收国内外先进技术，扬长避短，集思广益，攻克难关，不断创新，自主设计生产的拥有多项优点的地面翻转切割机新机型。
JQF-4*1.2-7.5型新型加气混凝土全方位切割机，该切割机对坯体实行一步到位，六面翻转切割，因其工艺先进，不用二次吊装，减少了因多次吊装对坯体的损伤。
JQF型加气混凝土切割机，模切采用施转切割，并增加钢丝摆动装置，减少“双眼皮”及崩坯现象。
|
规 格 |
切割前毛坯 |
切割周期 |
切割能力 |
切割精度 |
总功率 |
设备外型尺寸 |
|
JQF-4*1.2 |
4060*1250*640 |
6分钟/模 |
5万以上 |
六面切割<±2 |
23.5 |
13900*4000～ |
加气混凝土设备之鄂式破碎机
该机是把块状生石灰经鄂式破碎机加工成一定的粉状，是加气混凝土需要的设备。
|
型号 |
进料口尺寸（mm） |
进料粒（mm） |
排料口调整范围 |
|
PE250*400 |
250*400 |
<210 |
20-60 |
|
处理能力(t/h) |
偏心轴转速(r/min) |
电动机功率(kw) |
重量(不包括电机)(t) |
|
3-13 |
290 |
Y15-4 |
2.8 |

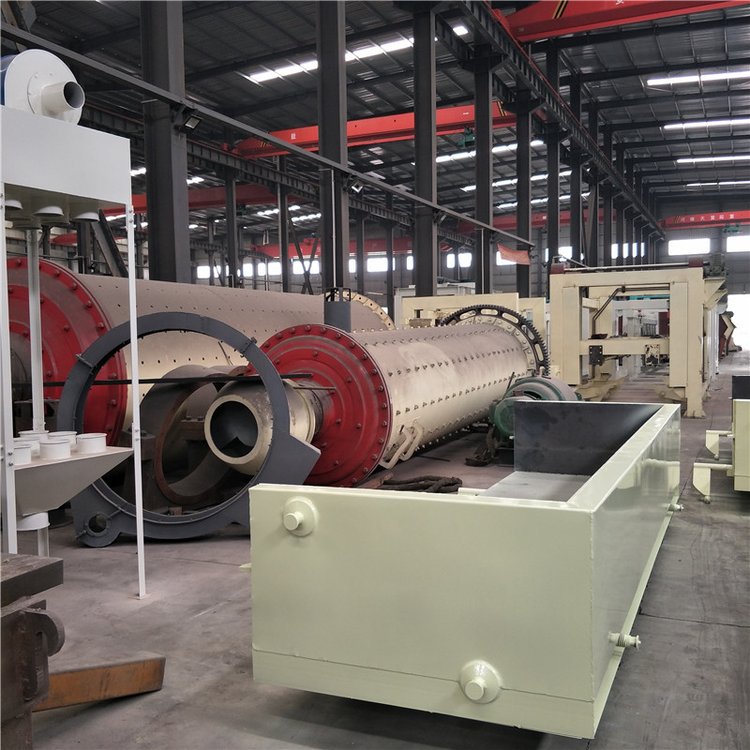

加气混凝土设备之球磨机
该机是把已破碎好的块状生石灰加入球磨机再次加工一定目数的设备。
|
规格 |
简体 |
简体 |
给料 |
排料 |
介质 |
生产 |
设备 |
电动机 |
外形尺寸 |
||
|
型号 |
功率 |
转速 |
|||||||||
|
ф1200 |
1200 |
4500 |
≤25 |
0.074 |
5 |
1.4 |
14.1 |
YR |
55 |
970 |
10190*3104*2830 |
|
ф1500 |
1500 |
5700 |
≤20 |
0.06- |
11 |
3.5 |
21.5 |
JR |
130 |
730 |
10310*3630*2990 |
|
ф1830 |
1830 |
6400 |
≤25 |
0.06- |
18.5 |
6 |
34.6 |
JR137-8 |
210 |
730 |
11533*4685*3750 |
|
ф1830 |
1830 |
7000 |
≤30 |
0.074 |
21 |
6-7 |
36 |
JR138-8 |
245 |
730 |
12320*4690*3750 |
加气混凝土设备之JJB搅拌浇注机、JSJ砂浆搅拌机、JZW涡流制浆机
搅拌浇注车浇注形式分为移动式(配动力20.7kw)和固定式(配动力18.5kw)两种浇注方式。搅拌采用螺旋式搅拌，使固料与料浆在短时间充分混合。砂浆搅拌机(配动力7.5kw)、涡流制浆机(配动力7.5kw)根据用户的原料不同，设备的配置也不同，进行合理配置。
加气混凝土设备之铝粉搅拌机
叶片高速运转，将铝粉与水充分混合，为配料作好准备。
加气混凝土设备之JD吊具及模具
吊具和模具是生产加气混凝土必须配置的配套装备，可循环投入使用。吊具分自动和普通两种，与双梁双勾行车配套，用于脱模、吊运坯体等。
加气混凝土设备之模底板
四边选用方钢结构焊接而成，上铺8mm厚钢板加强钢性，防止变形损坏坯体。
模框：分活动式和整体式两种。侧板双层中空起保温作用，内侧板选用10mm厚钢板焊接而成，增加其钢性，防止变形，延长使用周期。规格(切割前毛坯尺寸)：4.15m*1.24m*0.65m
蒸养车：选用方钢焊接而成，与模底板、模框配套组合，运行平稳轻便。轨距：600mm

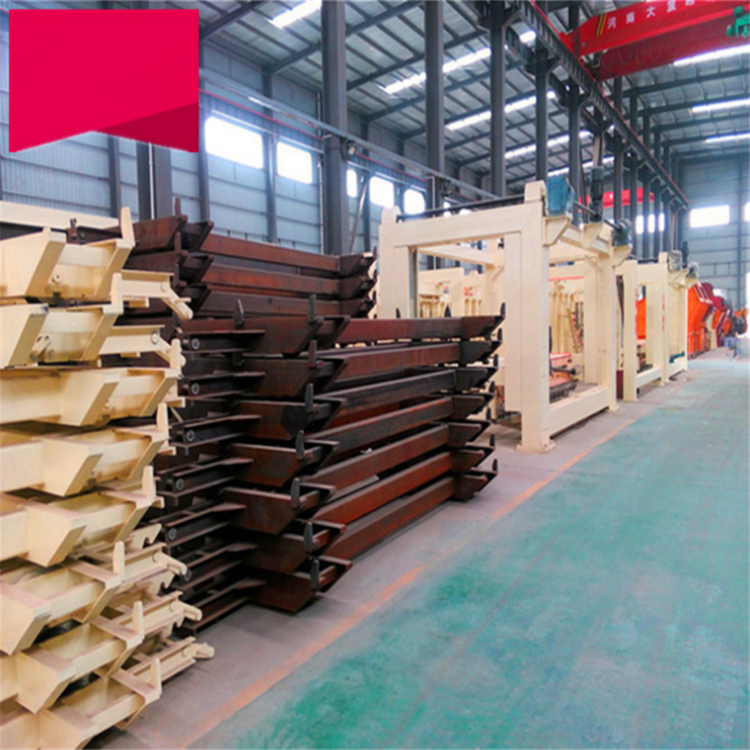

加气混凝土设备之立柱支架
用于模底板上、下码垛，结构采用矩形结构，增强了上下层的稳定性，防止对坯体损伤。
加气混凝土设备之摆渡车
输送模具及成品。行走速度24m/min，轨距2445mm，配动力2.2KW。

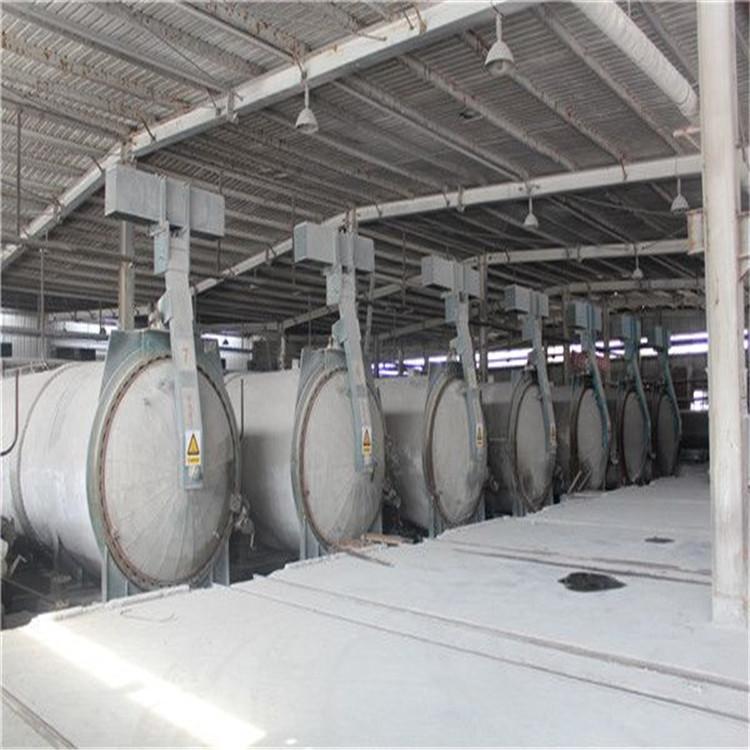

加气混凝土设备之蒸压釜
|
规格 |
简体 |
简体 |
给料 |
排料 |
介质 |
生产 |
设备 |
电动机 |
外形尺寸 |
||
|
型号 |
功率 |
转速 |
|||||||||
|
ф1200 |
1200 |
4500 |
≤25 |
0.074 |
5 |
1.4 |
14.1 |
YR |
55 |
970 |
10190*3104*2830 |
|
ф1500 |
1500 |
5700 |
≤20 |
0.06- |
11 |
3.5 |
21.5 |
JR |
130 |
730 |
10310*3630*2990 |
|
ф1830 |
1830 |
6400 |
≤25 |
0.06- |
18.5 |
6 |
34.6 |
JR137-8 |
210 |
730 |
11533*4685*3750 |
|
ф1830 |
1830 |
7000 |
≤30 |
0.074 |
21 |
6-7 |
36 |
JR138-8 |
245 |
730 |
12320*4690*3750 |
加气混凝土设备之锅炉
|
DZH2 |
DZH4 |
|
DZH6 |
|
|||||||||
|
额定蒸发量(t/h) |
2 |
4 |
6 |
|
|||||||||
|
额定工作压力(MPa) |
0.7 |
1.0 |
1.25 |
1.25 |
1.6 |
2.5 |
1.25 |
||||||
|
额定蒸汽温度(℃) |
170 |
184 |
194 |
194 |
206 |
226 |
194 |
||||||
|
给水温度(℃) |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
||||||
|
炉排面积(m3) |
3 |
3 |
3 |
4.2 |
4.2 |
4.2 |
7.66 |
||||||
|
受 |
对流(m2) |
68.78 |
106.2 |
149.46 |
|||||||||
|
辐射(m2) |
12.2 |
20.08 |
|||||||||||
|
省煤器(m2) |
34.75 |
86.4 |
|||||||||||
|
运输尺寸(m) |
4.59*2.3*2.98 |
5.12*2.8*3.12 |
7.04*2.85*3.1 |
||||||||||
|
件运输量(T) |
12.7 |
12.9 |
13.45 |
18.2 |
19.6 |
21.4 |
24.53 |
||||||
加气混凝土设备之单梁单勾行车、双勾双速行车
本机是加气混凝土吊装时的必备设备。
加气混凝土设备之其它设备
(1)石灰、水泥计量罐
(2)料浆计量罐
(3)螺旋输送器等其它设备与工艺配套制作。
加气混凝土设备之料仓、非标部件等
