加气混凝土生产线生产设备的选型和数量根据工艺设计方案而确定,由于加气混凝土生产工艺不同,形成体现工艺特点的不同装备技术。这些技术特点,都体现在切割机组上。它涉及到浇注形式、模具、小车构造、坯体的运送、脱模、切割、码架、进釜的方式等设备都大同小异。
加气混凝土生产线主要分为原料处理、搅拌浇筑、静养切割、蒸压养护四个生产阶段,主题步骤:各种原料贮备仓→(2)计量配料→(3)原料加水混合搅拌→(4)模具准备→(5)浇注→(6)发气静停→(7)脱模→(8)翻转,水平切割、垂直切割→(9)编组入釜→(10)高温高压养护→(11)成品出釜→(12)检验成品→(13)包装→(14)码垛贮存→(15)出厂。
生产工艺简述
1、加气混凝土砌块原料储存和供料
原材料均由汽车运入厂内,粉煤灰(或砂、石粉)在原材料场集中,使用时用装运入料斗.袋装水泥或散装水泥在水泥库内储存.使用时用装运入料斗.化学品、铝粉等分别放在化学品库、铝粉库,使用时分别装运至生产车间.
2、加气混凝土砌块原材料处理
粉煤灰(或砂、石粉)经电磁振动给料机、胶带输送机送入球磨机,磨细后的粉煤灰(或砂、石粉)用粉煤灰泵分别送至料浆罐储存.
石灰经电磁振动给料机、胶带输送机送入颚式破碎机进行破碎,破碎后的石灰经斗式提升机送入石灰储仓,然后经螺旋输送机送入球磨机,磨细后的物料经螺旋输送机、斗式提升机送入粉料配料仓中.
化学品按一定比例经人工计量后,制成一定浓度的溶液,送入储罐内储存。铝粉由铝粉库运至生产车间,用电葫芦提升到配料楼二楼倒入搅拌机中定量加水,搅拌成铝粉悬浮液.
3、加气块配料、搅拌、浇注
石灰、水泥由粉料配料仓下的螺旋输送机依次送到自动计量秤累积计量,秤下有螺旋输送机可将物料均匀加入浇注搅拌机内.
粉煤灰(或砂、石粉)和废浆放入计量缸计量,在各种物料计量后模具已就位的情况下,即可进行料浆搅拌,料浆在浇注前应达到工艺要求(约40℃),如温度不够,可在料浆计量罐通蒸汽加热,在物料浇注前0.5~1分钟加入铝粉悬浮液.
4、加气块初养和切割

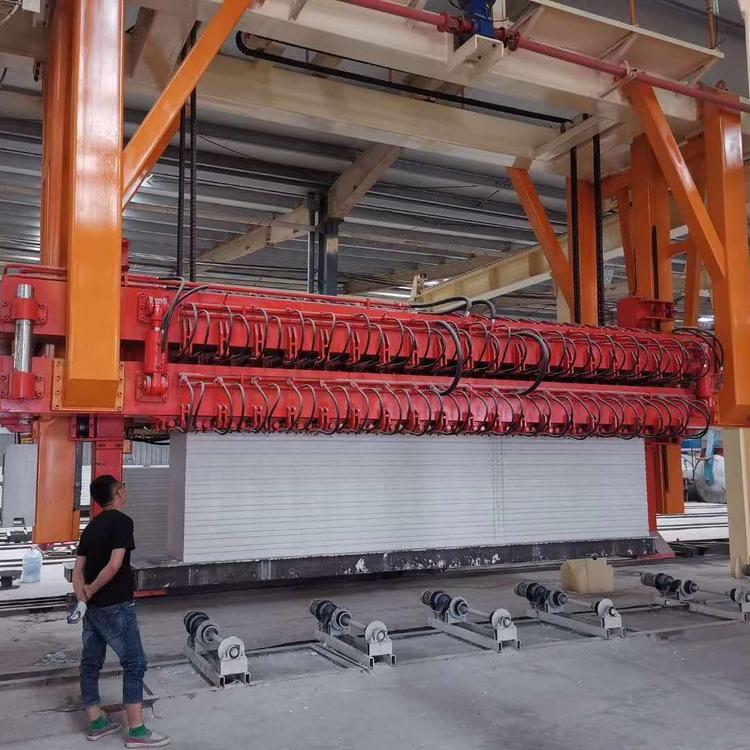

浇注后模具用输送链推入初养室进行发气初凝,室温为50~70℃,初养时间为1.5-2小时(根据地理有利条件,可免去此工艺),初养后用负压吊具将模框及坯体一同吊到预先放好釜底板的切割台上.脱去模框.切割机即对坯体进行横切、纵切、铣面包头,模框吊回到运模车上人工清理和除油,然后吊到模车上组模进行下一次浇注,切好后的坯体连同釜底板用天车吊到釜车上码放两层,层间有四个支撑,若干个釜车编为一组.
切割时产生的坯体边角废料,经螺旋输送机送到切割机旁的废浆搅袢机中,加水制成废料浆,待配料时使用.
5、加气块蒸压及成品

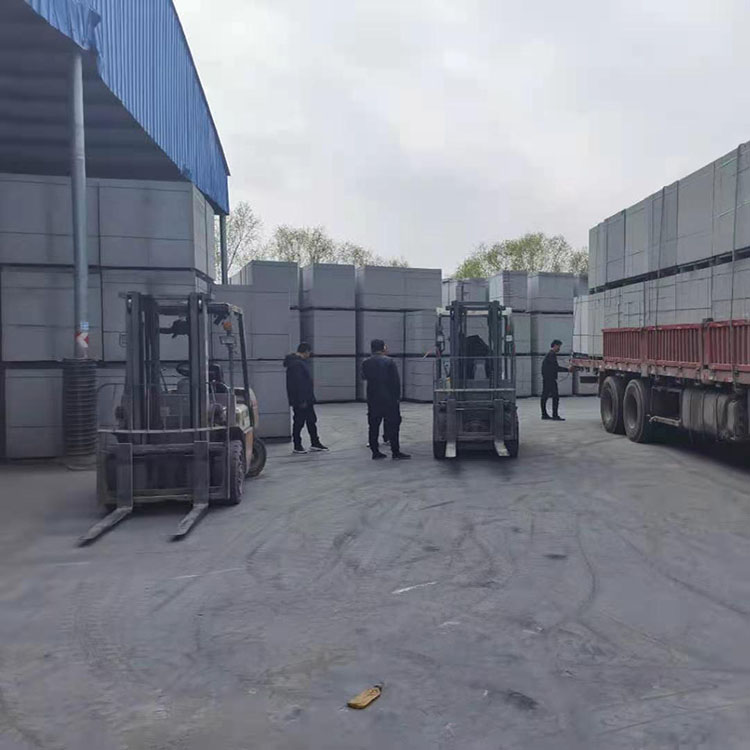

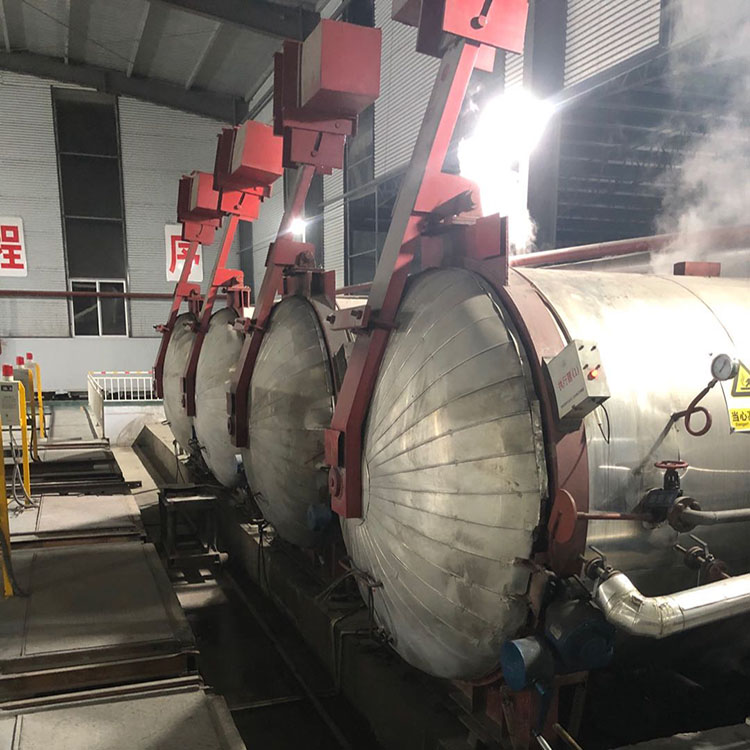

坯体在釜前停车线上编组完成后,打开要出釜的蒸压釜釜门,先用卷扬机拉出釜内的成品釜车,然后再将准备蒸压的釜车用卷扬机拉入蒸压釜进行养护.釜车上的制成品用桥式起重机吊到成品库,然后用叉式装卸车运到成品堆场,空釜车及釜底板吊回至回车线上,清理后用卷扬机拉回码架处进行下一次循环.
年产15万立方加气混凝土生产线配置一览表:
序号 | 设备名称 | 规格型号 | 数量 | 功率 | 备注 | |||||
一 生石灰石膏破磨系统 | ||||||||||
101 | 颚式破碎机 | PE250×400 | 1 | 15 | 破碎块状石灰 | |||||
102 | 斗式提升机 | HL315×15m | 1 | 4 | 提升块石灰用溜槽自制 | |||||
103 | 球磨机 | Φ1.5×5.7m | 1 | 130 | 磨细石灰粒用 | |||||
104 | 石灰粉料仓 | V=70m3 | 1 | 储存石灰粉、防潮 | ||||||
105 | 水泥粉料仓 | V=70m3 | 1 | 储存水泥、防潮 | ||||||
106 | 斗式提升机 | HL250×20m | 1 | 7.5 | ||||||
二 制砂系统 | ||||||||||
201 | 混合受料斗 | 砂子和水泥混合 | 1 | 砂子和水混合 | ||||||
202 | 球磨机 | Φ1.83×6.4m | 1 | 210 | 磨细砂子用 | |||||
203 | 立式渣浆泵 | 80YZ80-20 | 4 | 15x3 | ||||||
204 | 料浆搅拌机 | Φ2.2×2.2m | 2 | 11x2 | ||||||
三 配料浇注系统 | ||||||||||
301 | 水泥白灰计量罐 | Φ1.2*1.5m,G=700kg | 1 | |||||||
302 | 料浆计量罐 | Φ1.8*1.5m,G=3000kg | 1 | 计量料浆 | ||||||
303 | 浇注搅拌机 | Φ:1.8m,4.0m3 | 1 | 30 | 搅拌好的料浆注入模具 | |||||
304 | 浇注摆渡车 | 4300×2600×650mm | 1 | 11 | 通过道轨往静养室摆渡移动模具 | |||||
305 | 立式渣浆泵 | 80YZ80-20 | 4 | 45 | 原、废料浆的输送 | |||||
四 静养切割系统 | ||||||||||
401 | 模具 | 4300×1300×650mm | 15 | 120分钟预养设计标准 | ||||||
402 | 模具牵引机 | QY.00 | 5 | 12 | ||||||
403 | 侧板 | 4400×650×130mm | 112 | 翻转后为蒸养底板 | ||||||
404 | 蒸养小车 | 4420×1200×240mm | 48 | |||||||
405 | 4.2m切割机组 | JQKF4.2 | 1 | 23.5 | 变频无极变速 | |||||
406 | 废浆搅拌机 | Φ2.2*2.2m | 2 | 15 | 料浆搅拌 | |||||
407 | 翻转吊具 | FZDJ-4.2 | 1 | 7.5 | ||||||
408 | 半成品吊具 | BCPDJ-4.2 | 1 | 7.5 | ||||||
五 编码蒸养系统 | ||||||||||
501 | 蒸压釜 | Φ2×31m | 6 | |||||||
502 | 自动锅炉 | 4T | 1 | |||||||
503 | 蒸养小车牵引机 | 1100m | 2 | 4.4 | ||||||
504 | 卷扬机 | 3T | 2 | 15 | ||||||
505 | 5T行车 | 5T | 1 | 10.8 | ||||||
506 | 成品吊具 | CPDJ-4.2 | 1 |
加气混凝土生产线作为墙体材料革新与建筑节能的重要组成部分,是一种经过多年应用,实践证明的一种替代粘土砖的理想墙体材料,它在各种墙体材料中具有较强的竞争力。
我公司可以为客户设计年产量为5-30万立方的加气混凝土生产线,并可以为并可为客户指导策划项目,还可为客户规划、布置、设计制图、安装试机、技术传授、指导建厂、工艺生产。在加气混凝土生产线行业的二十年里,我们已经组建了专业的加气混凝土工艺技术及设备生产加工研发团队,不断提升对设备性能进行升级,满足用户对于自动生产线的需要。
